Familia de valvulas Coatflow



Barnizado selectivo y dispensación






Robots de 4 ejes (x, y, z, tilt) para asegurar el máximo soporte de calidad en procesos de barnizado selectivo y dispensado.

Eliminación real de las operaciones de enmascarado en procesos de tropicalización, ahorrando tiempo, dinero y permitiendo obtener altos niveles de eficiencia y repetitividad en procesos de protección de pcb´s y dispensado.

Alta velocidad y precisión en procesos repetitivos de barnizado selectivo y barnizado.

Fácil programación gracias al software especialmente diseñado para realización de líneas, puntos, áreas, arcos, polilineas, etc.

Máximos ratios de producción gracias al software propietario windows offline Pathcoat ® sistema de optimización automática e importación cad, hacen de esta herramienta una gran ayuda para la realización de figuras geométricas de todo tipo a partir de fotos de placas.

Cámara ‘teaching’ para una mayor precisión en la programación. Incluido software Coatvisionteach ®.

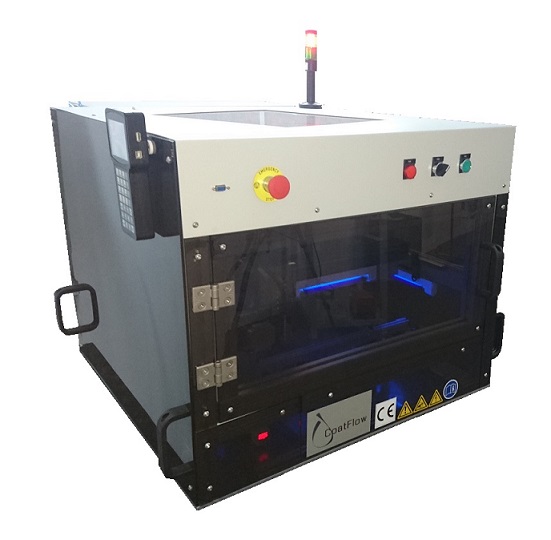

CF440 LC "FIRST ENTRY LEVEL".

El modelo de bajo coste, que permite automatizar los procesos de barnizado selectivo y dispensación. Permite colocar una válvula ( al mismo tiempo), con el mismo software qué los equipos más avanzados y con opciones como cajón de carga automático o software offline Pathcoat.



Modelo visionado con Joystick de programación, cajón automático de carga y descarga, luz blanca LED para programación y luz negra para inspección. Opcional sistema de programación por cámara con pantalla táctil.



Especificaciones técnicas.

Sistema de tracción:
  TORNILLO SINFÍN CON SERVO MOTORES (EJES X, Y, Z)
  VELOCIDAD X, Y: 0 A 400 MM/SG
  VELOCIDAD Z: 0 A 400 MM/SG
  PRECISION POSICIONAL: 0.01 MM
Área de trabajo:
  ESTANDAR 450X450X100 MM
  FIXTURE-SOPORTE PLACAS AJUSTABLE
  SISTEMA AUTOMÁTICO DE PURGADO Y APARCAMIENTO
  CONTROL AUTOMÁTICO DE PARÁMETROS DE VÁLVULA
Opciones:
  4 EJE ‘TILT’ DE 2 O 3 POSICIONES PARA ANGULO DE DISPENSACIÓN
  CAJÓN DE CARGA AUTOMÁTICO PARA PLACAS
  SOFTWARE OFFLINE PATHCOAT ®
  CAMARA DE TEACHING PARA PROGRAMACIÓN. INCLUYE COATVISIONTEACH ®



Video equipo barnizando de manera selectiva una PCB abajo.

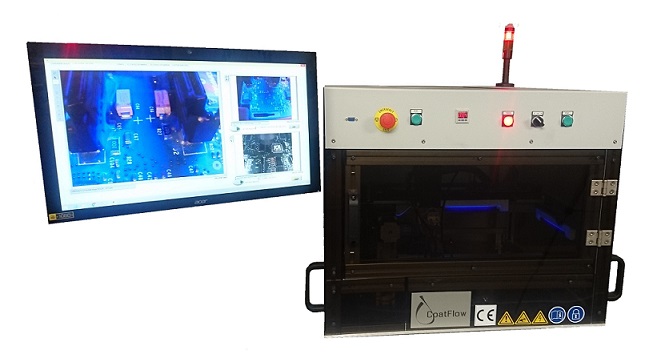

Equipo con sistema de programación por cámara de alta resolución con software COATVISIONTEACH ®. Un sistema de programación preciso, fácil y rápido.

Catálogo CF440 LC Descarga

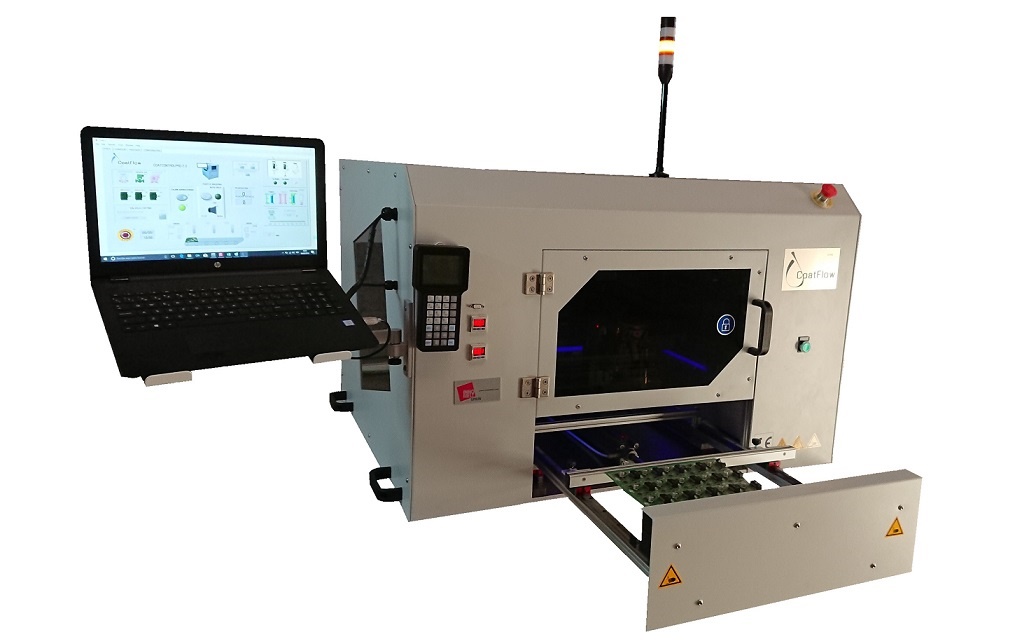

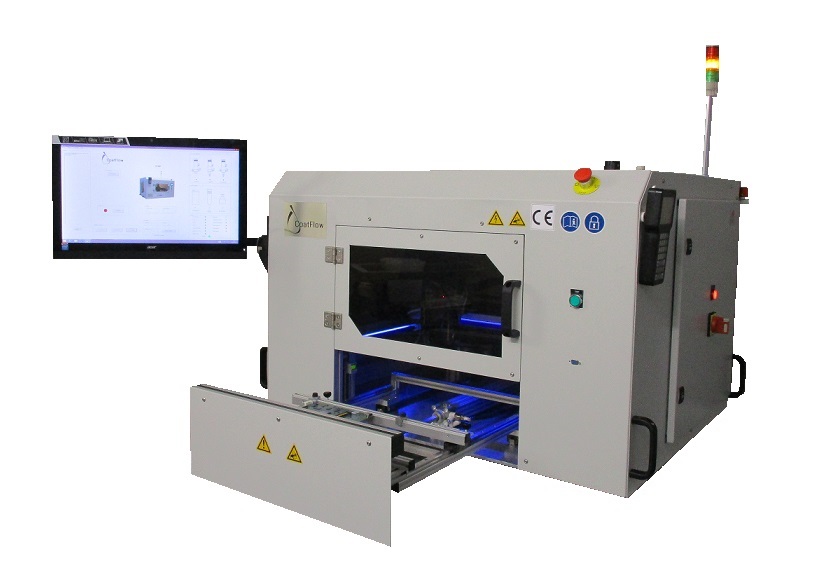

CF440 Equipo de sobremesa "Gran área de trabajo.

Modelo de sobremesa con plataforma de 3, 4 o 5 ejes servo-controlada. Área de trabajo de hasta 500X500 para sacar el máximo partido a los grandes PCB´s de módulos LED.



Modelo visionado con Joystick de programación, cajón automático de carga y descarga, luz blanca LED para programación y luz negra para inspección. Software control de todos los parámetros de dispensación en tiempo real COATCONTROLPRO en pantalla táctil incluido.

Opcional sistema de programación por cámara con pantalla táctil.



Especificaciones técnicas.

Sistema de tracción:
  TORNILLO SINFÍN CON MOTOR SERVO DE ALTA RESOLUCIÓN
  VELOCIDAD X, Y: 0 A 800 MM/SG
  VELOCIDAD Z: 0 A 800 MM/SG
  PRECISION POSICIONAL: 0.01 MM
Área de trabajo:
  ESTANDAR 500X500X100 MM
  FIXTURE-SOPORTE PLACAS AJUSTABLE
  SISTEMA AUTOMÁTICO DE PURGADO Y APARCAMIENTO
  CONTROL AUTOMÁTICO DE PARÁMETROS DE VÁLVULA
  SENSOR DE VACÍO EN EXTRACCIÓN
  SOFTWARE DE CONTROL COATCONTROLPRO 2 ®
  2 VALVULAS CON CONTROL INDEPENDIENTE
Opciones:
  5 EJE ROTACION 0 - 330 GRADOS
  TERCERA VALVULA MONTADA EN INCLINADOR TILT
  CAJÓN DE CARGA AUTOMÁTICO PARA PLACAS
  SOFTWARE OFFLINE PATHCOAT ®
  CAMARA DE TEACHING PARA PROGRAMACIÓN. INCLUYE COATVISIONTEACH ®
  MEDIDOR DE CANTIDAD DE MATERIAL APLICADA 'FLOW METER'

El software de control COATCONTROLPRO 2 ® permite controlar todos los parametros necesarios en el proceso de barnizado selectivo y dispensación.

Catálogo CF440 Descarga

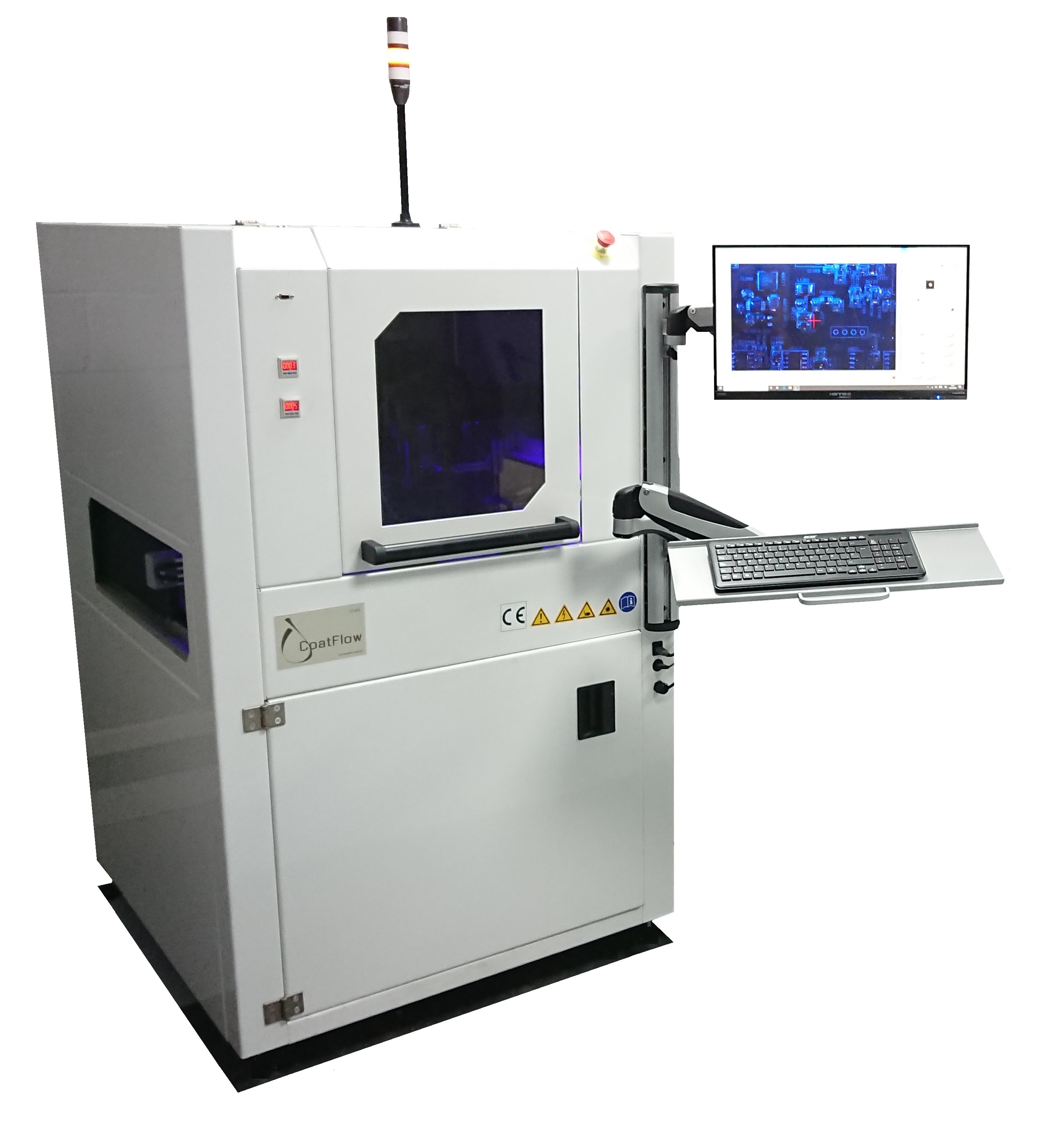

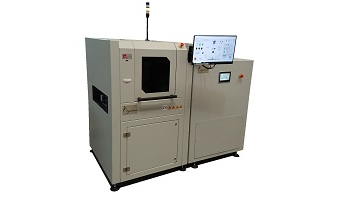

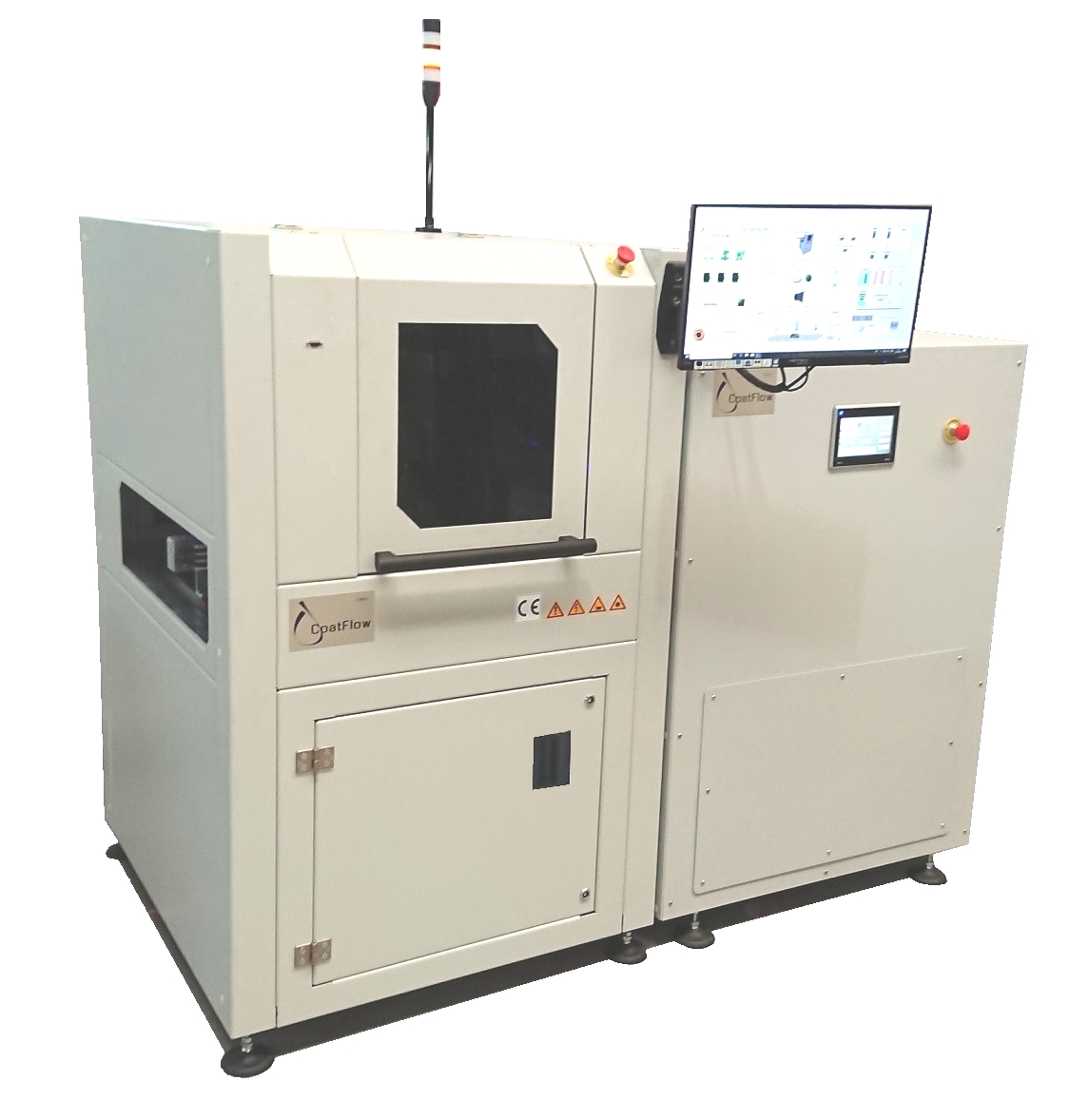

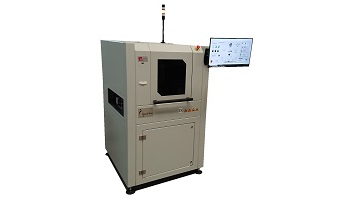

CF395 IL Equipo "en línea" para altas necesidades de producción.

Modelo ‘En línea’ con conveyor de cadena de acero, con plataforma de 3, 4 o 5 ejes servo-controlada. Área de trabajo de 500X500 mm (con doble parada de hasta 800X500 mm) para sacar el máximo partido a los grandes PCB´s panelizados.



or es fundamental, debido a la gran variedad de diámetros, largo y número de elementos.

Mezcladores estáticos compatibles con cartuchos tipo A, B, C, F y equipos de dosificación de todo tipo.



Especificaciones técnicas.

Sistema de tracción:
  TORNILLO SINFÍN CON MOTOR SERVO DE ALTA RESOLUCIÓN
  VELOCIDAD X, Y: 0 A 800 MM/SG
  VELOCIDAD Z: 0 A 800 MM/SG
  PRECISION POSICIONAL: 0.01 MM
Área de trabajo:
  ESTANDAR 500X500X100 MM
  CONVEYOR DE CADENA DE ACERO. TETONES 5 MM
  SISTEMA AUTOMÁTICO DE PURGADO Y APARCAMIENTO
  CONTROL AUTOMÁTICO DE PARÁMETROS DE VÁLVULA
  SENSOR DE VACÍO EN EXTRACCIÓN
  SOFTWARE DE CONTROL COATCONTROLPRO 2 ®
  SOFTWARE OFFLINE PATHCOAT ®
  CAMARA DE TEACHING PARA PROGRAMACIÓN. INCLUYE COATVISIONTEACH ®
  3 VALVULAS CON CONTROL INDEPENDIENTE
Opciones:
  5 EJE ROTACION 0 - 330 GRADOS
  MEDIDOR DE CANTIDAD DE MATERIAL APLICADA 'FLOW METER'
  MODULO DE TRAZABILIDAD
  LECTOR DE CODIGOS DE BARRA, 2D, 3D, OCR/OCV, QR ETC.



Modelo visionado con conveyor automático, luz blanca LED para programación y luz negra para inspección. Software control por pantalla táctil, de todos los parámetros de dispensación en tiempo real COATCONTROLPRO en pantalla táctil, COATVISIONTEACH Y PATHCOAT OFFLINE incluidos.

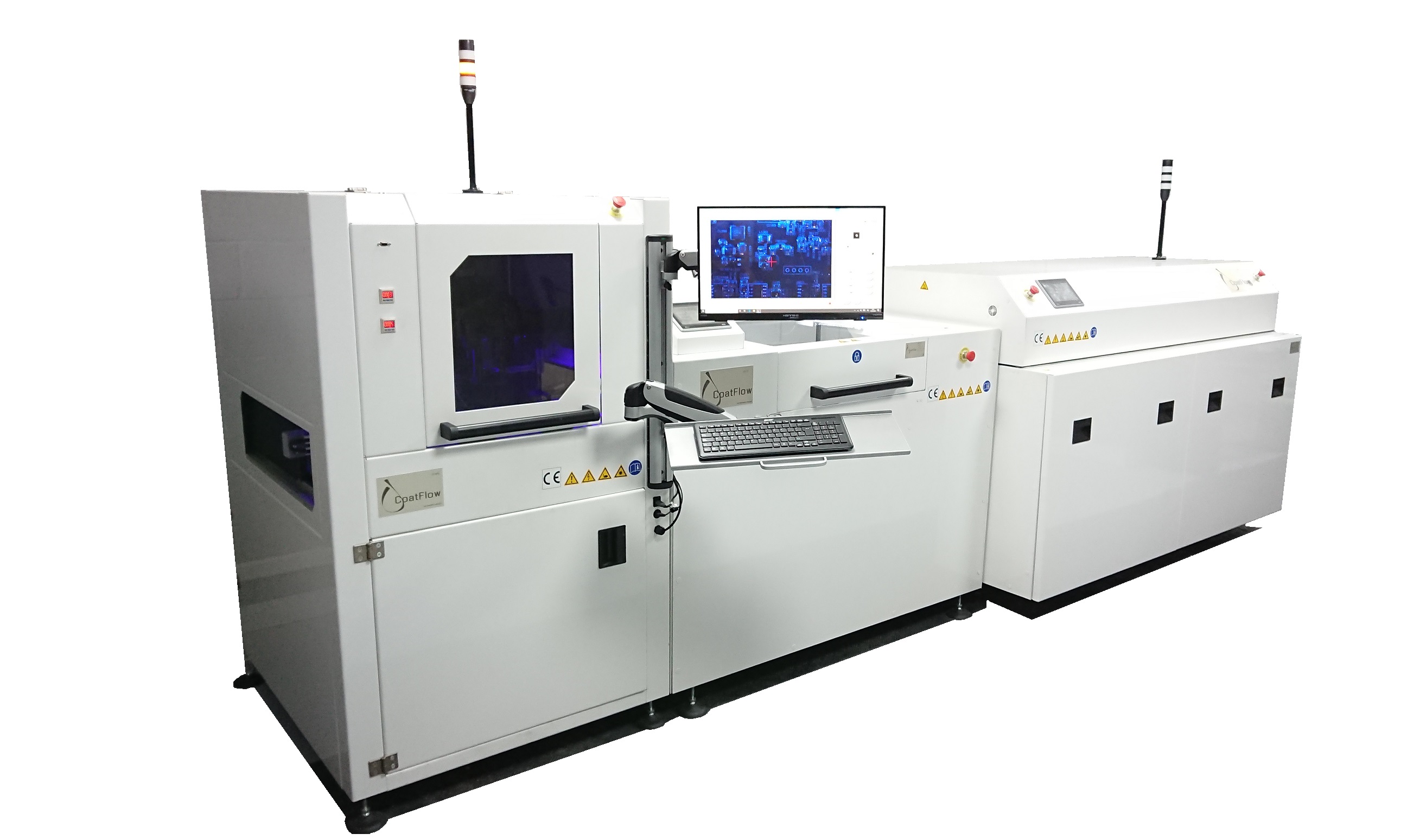

Soluciones en línea y "Stand Alone".






Catálogo CF440 LC Descarga
Catálogo CF440 Descarga
Catálogo CF395 IL Descarga





Catálogo Válvulas Espray Descarga
Catálogo Válvulas Coating (cortina) Descarga
Catálogo Válvulas Aguja Descarga
Catálogo Válvulas Rotary (tornillo sin-fin) Descarga
Catálogo Válvulas Spool (efecto vacio) Descarga





Catálogo Software OFFLINE PATHCOAT Descarga
Catálogo Software visión COATVISIONTEACH Descarga





Relacionados:



Catálogo completo COATFLOW. Barnizado selectivo y curado. Descarga







Si lo desea nos pondremos en contacto con usted para asesorarle sobre procesos de curado. Formulario de contacto




Vídeo del modelo CF440 LC con válvula de espray de precisión.









Vídeo del modelo CF440 con válvula de espray de precisión y aguja para perfilado de cordones y gotas.









Vídeo de equipo en línea CF395 IL con 3 válvulas: Espray de precisión, aguja y microespray de precisión.
